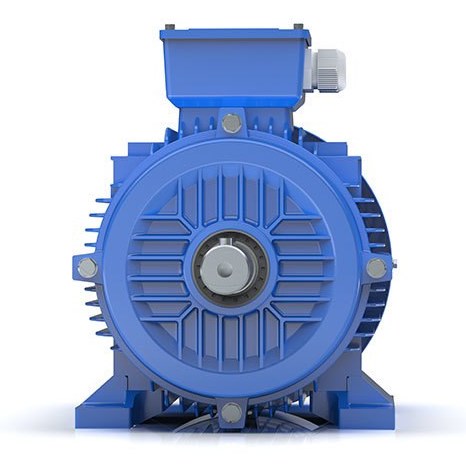

الکتروموتور 7/5کیلوات 1450دور پایه دار چدن گوانگلو
مشخصات کلی
-
توان نامی: 7.5 kW (معادل ≈10 HP)
-
سرعت: ~1450 rpm (موتور 4-پل، فرکانس 50 Hz)
-
کلاس فریم معمول: 132M (برای 7.5 kW/4-پول معمولاً 132M).
ولتاژ و جریان (نمونه از کاتالوگ گوانگلو)
-
ولتاژ/فاز: سهفاز، مثلاً 380 / 400 / 415 V (بسته به نسخه و سیمبندی).
-
جریان بار کامل (تقریبی از کاتالوگ): 15.6 A (380V) — 14.8 A (400V) — 14.2 A (415V).
بازده و ضریب توان
-
بازده (نمونه از سری IE2): ~87% (بسته به کلاس راندمان IE1/IE2/IE3 ممکن است تغییر کند).
-
ضریب توان (power factor) ≈ 0.84 (مقادیر کاتالوگی).
گشتاور
-
گشتاور نامی: T=9550×PkWnrpmT = \dfrac{9550 \times P_{kW}}{n_{rpm}}T=nrpm9550×PkW → برای 7.5 kW و 1450 rpm: ≈ 49.4 N·m. (محاسبه استاندارد)
مکانیکی — شافت و ابعاد (متداول)
-
قطر شافت (معمول برای فریم 132M): ≈ 38 mm.
-
طول شافت و کیوی (نمونه): طول شافت ≈ 80 mm، کلید (key) ≈ 10 mm (بسته به سازنده ممکن است کم و زیاد شود).
-
وزن تقریبی: ~55–60 kg
بدنه، حفاظت و عایق
-
جنس بدنه: چدن
-
کلاس عایق: F
